概述

      本產品用于大中型高壓鼠籠交流異步電動機或異步起動的高壓同步電動機，作串電阻降壓起動之用。該起動器利用無級降低串入電阻來實現電機的起動，起動時電流小且恒定、轉速逐步增加的軟起動特性。起動性能優于電抗起動器，屬國內新型產品。本產品適用于3KV、6KV、10KV功率20000KW以內大容量電機的降壓起動，亦可根據用戶需要制作適用更大電機容量的電阻器。

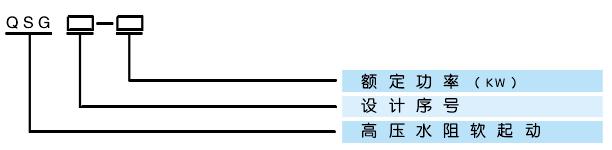

型號說明

原理說明

       本軟起動器是電機主回路串入三相平衡電阻，并隨起動進程逐步減小三相電阻，從而使電機端電壓逐步升高，起動轉矩逐步增加，以實現電機平滑起動且降低起動電流的目的。
本產品通過高壓開關柜（起動控制柜）接入電機起動回路，該高壓開關柜具有起動電動機和切斷供電回路使高壓水電阻軟起動器免于長期帶電的功能，以及獨立完成電機起動過程中的保護功能。


技術特點

        1.恒電流軟起動，起動電流為電機額定電流的2.5~3.5倍，降低了電機起動發熱，有效地延長電機使用壽命；
        2.確保一次起動成功，不受電網電壓波動和負載變動的影響；
        3.起動平穩對機械設備無沖擊；
        4.對電網影響小，起動時電網壓降在8%以內；
        5.結構簡單，免維護。

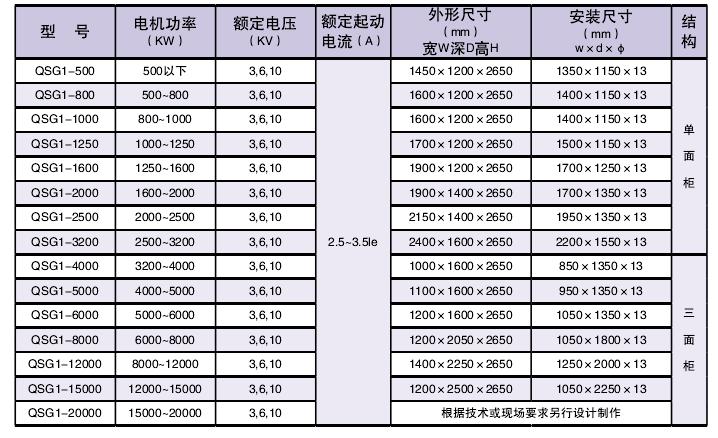

主要技術參數

使用條件


    1、環境溫度：上限40℃（24小時平均氣溫不超過35℃），下限0℃；
    2、相對濕度不超過90%；
    3、海拔高度不超過2000M；
    4、應放置室內無劇烈震動及沖擊且垂直傾斜不超過5℃的場合
    5、不允許有導電塵埃及腐蝕性氣體。

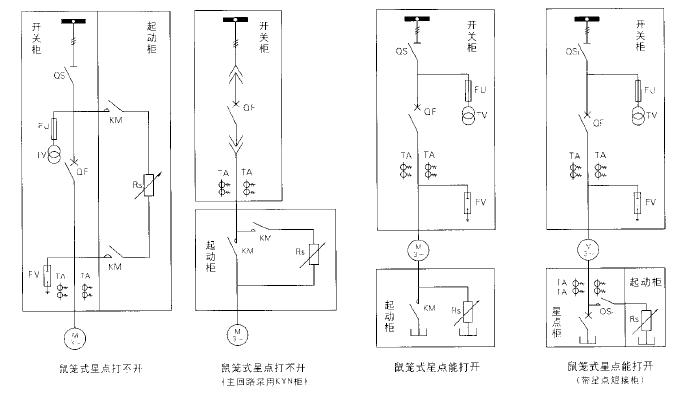

一次方案圖
