產品描述

      ZTSC-D系列低壓無功動態補償模塊，主要由殼體、塑料外殼式斷路器、風機散熱器、可控硅模塊、過零檢測智能觸發模塊及保護控制單元、液晶面板顯示屏、485通訊接口、電容器、電抗器、絕緣導線等組成。構架采用冷扎鋼板折彎、部分焊接和螺栓固定方式組裝而成，左右分別設立有單獨可拆裝的側封板。

      顯示屏設置所需參數值，全電路由塑殼斷路器和觸發模塊控制單元作保護，并分別與可控硅模塊、電抗器、電容器組成補償電路，由外接智能控制器和本機智能觸發模塊控制整個回路，達到快速過零投、切、運行及保護。

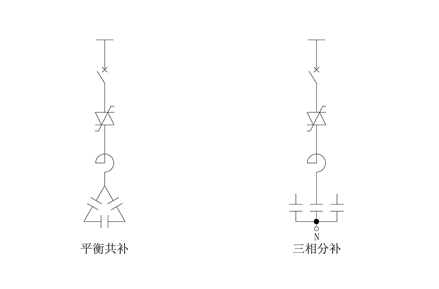

      電容器內部分為三角形、星形連接方式。

產品功能

       ◆ 快速投切功能：與控制器配合，可實現動態跟蹤并準確在電壓電流為零時智能投、切，響應速度<20mS，無觸點、無涌流，不受系統諧波干擾。

◆ 分相補償功能：除三相平衡共補，單相電容器可以分別投、切來提高無功補償精確度，使供電系統三相無功不平衡得到良好改善。

◆ 測量功能：CT相位與變化自動測量、校正；配電電壓、電流、內部溫度測量及控制功能。

◆ 保護功能：整個回路具有過流、過壓、欠壓、缺相保護；當模塊溫度超過75℃時，整機閉鎖保護，延長設備使用壽命，確保系統安全。

◆ 顯示功能：模塊的運行、投、切狀態，保護動作類型、自我診斷故障類型信號，均可在顯示屏中顯示，同時具備參數設置功能。

◆ 通信功能：與專用控制器之間采用RS-485通訊網線連接，便于數據上傳及外部終端設備監控；多臺補償模塊可以用通訊網線不超過32路任意搭接。

◆ 抑制諧波功能：有效抑制諧波和涌流進入電容器，保護電路及電容器。防止電容器因過熱絕緣介質的老化、自愈性能下降、使用壽命降低。

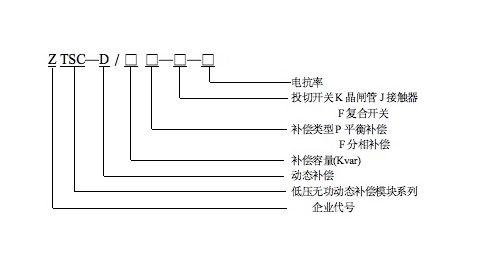

型號及含義

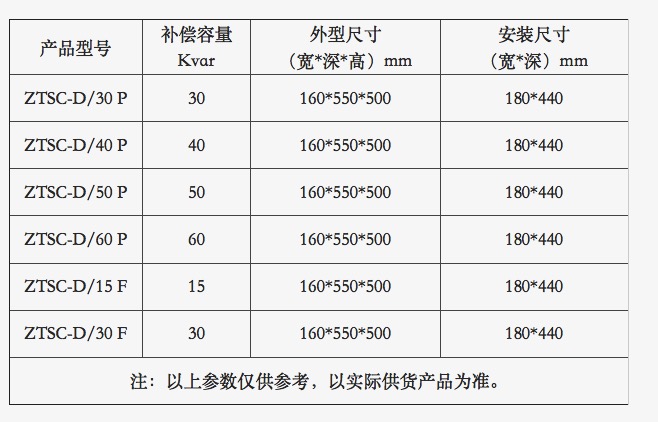

型號規格
