適用范圍

        KYN28-12型高壓開關柜為金屬封閉鎧裝型移開式戶內開關柜，用于交流頻率50Hz，額定電壓3-10KV、額定電流3000A以下的三相單母線及母線分段系統中，作為接受和分配電能之用，本開關柜具有完善的五防裝置，適合于各類發電廠、變電所及工礦企業的要求.

結構簡介

      KYN28-12型高壓開關柜為金屬封閉鎧裝型移開式戶內開關柜，柜體用敷鋁鋅鋼板彎制組合而成，全封閉型結構，柜內用薄鋼板隔開四個室，螺栓連結，上部為母線室，中部為手車室，下部為電纜室，儀表及繼電器安裝在柜體上部前面的儀表室內，具有架空進出線及左右聯絡的功能。
      手車由角鋼和鋼板焊接而成，分為斷路器手車、電壓互感器避雷器手車、電容器避雷器手車、所用變壓器手車、隔離手車及接地手車等。手車上的面板就是柜門，門上部有觀察窗及照明燈，并具有把手車鎖定在工作位置、試驗位置及斷開位置的功能。
      柜后上、下門裝有連鎖，只有在停電后手車抽出；接地開關接地后，才能打開后下門，再打開后上門。通電前，只有先關上后上門，再關上后下門，接地開關才能分閘，使手車能插入工作位置，防止誤入帶電間隔。

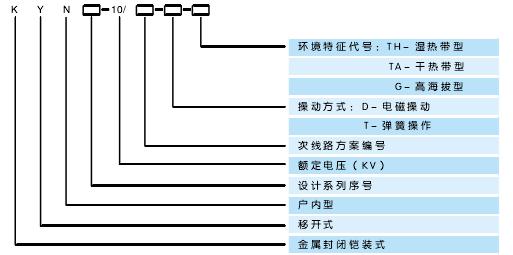

型號的組成及其代表意義

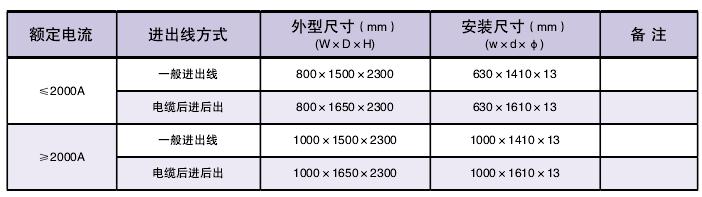

產品規格

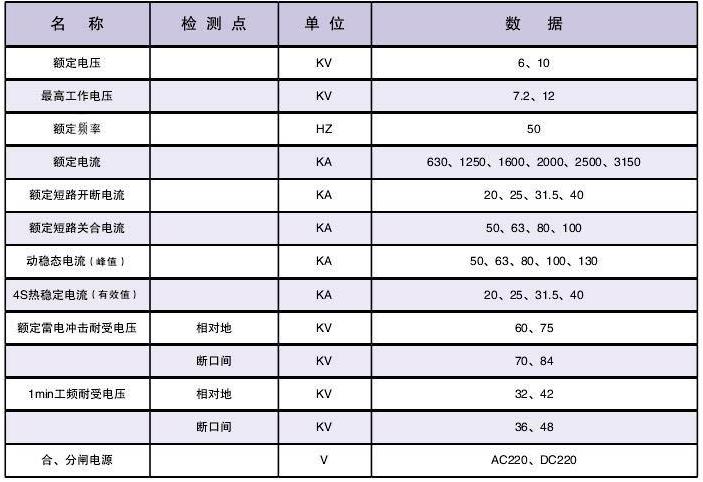

主要技術參數
